از چه کابلی برای انتقال برق خانگی استفاده می کنیم؟
سیم و کابل انتقال برق خانگی: اگر بخواهیم درباره ی کابل مناسب برای استفاده در انتقال برق خانگی صحبت کنیم باید تعریف مختصری در مورد کنتور داشته باشیم.
کنتور دستگاهی است که میزان انرژی الکتریکی صرف شده را محاسبه می‌کند.
اصلی ترین موارد در تعیین کابل انتقال برق خانگی برای کنتور
- ولتاژ برق
- میزان آمپر مصرفی
- تک فاز یا سه فاز بودن مصرف‌کننده
- فاصله خط توزیع تا محل انشعاب
کابل انتقال برق خانگی چیست؟
تصور یک خانه بدون جریان برق دور از ذهن می باشد و تمام کارهای امروزه ما به طور مستقیم و غیرمستقیم وابسته به برق می باشد که نقش سیم و کابل و برق را برای ما بسیار پر رنگ تر و چشمگیرتر کرده است.
همه نوع کابل های برقی را که در سیم کشی داخلی ساختمان یا کابل رابط وسایل برقی خانگی مورد استفاده قرار میگیرد را می توان کابل انتقال برق خانگی نامید. این کابل ها مناسب با مقدار مصرف برق در داخل ساختمان ها طراحی و تولید می شوند. نمونه های متنوعی از این کابل برای بخش های مختلف ساختمان وجود دارد.
ولتاژ در مدار ثانویه ترانسفورماتور های توزیع در ایران حدود 230 ولت است که به شکل تک فاز است و با لحاظ کردن افت ولتاژ، میزان برقی که صرف می شود، چیزی حدود 220 ولت می شود.
میزان جریان استاندارد برای انشعاب تک فاز، تقریبا حدود 25 آمپر می باشد با این تفاوت که در روستا ها از انشعاب تک فاز 15 آمپر هم استفاده می‌شود. اما امروزه به علت استفاده از تجهیزات با مصرف بالا میزان انشعاب‌های تک فاز 32 آمپر در حال افزایش می باشد.
انواع سیم و کابل انتقال برق خانگی
- سیم برق نیمه افشان و مفتولی
- سیم ارت افشان
- سیم برق افشان 1، 1.5، 2.5، 4 و 6 میلیمتر مربع
- کابل افشان معمولی
- سیم یا کابل نسوز برای سامانه اعلان حریق
- کابل افشان سبک گرد و تخت
- کابلهای سه فاز برای موتورخانه و آسانسور
- کابل مفتولی سبک
سایز کابل انتقال برق برای مدارهای روشنایی
در مدارهای روشنایی داخلی با توجه به تعداد چراغ‌های روشن در مدار، اغلب از کابل‌هایی با اندازه 1 یا 1.5 میلیمتر استفاده می‌شود. اگر تعداد چراغ‌ها در مدار کم بوده یا طول کابل زیاد باشد، بهتر است به منظور کنترل افت ولتاژ از کابل 1.5 میلی‌متری استفاده شود.
کاربرد کابل انتقال برق خانگی:
کابل انتقال برق خانگی کاربرد های زیادی دارد و بکارگیری آنها در وسایل الکتریکی برای به کار انداختن دستگاه بسیار رایج است.همانطور که می دانید از کابل برق برای سیم کشی ساختمان برای روشنایی، و آسانسور و همچنین هرگونه مدار الکتریکی در ساختمان که نیاز به اتصال به منبع برق دارد، استفاده می شود.برای درک بهتر از یک تصویر استفاده میکنیم.

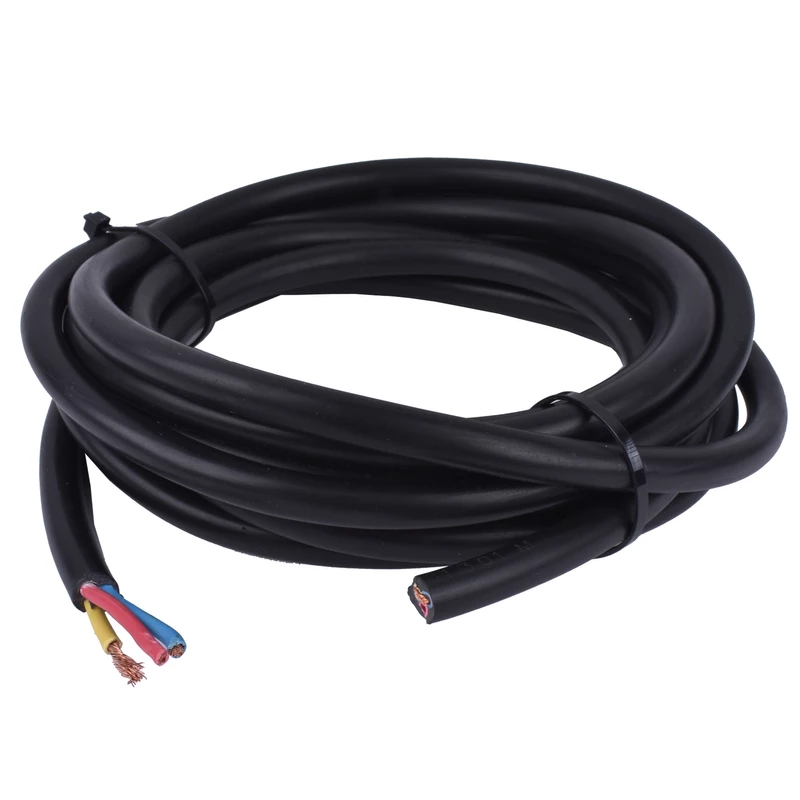

در این تصویر یک عدد کابل برق قدرت سه فاز نمایش داده شده است که دارای 4 رشته سیم افشان با عایق هایی به رنگ آبی، قرمز و سیاه نشان داده شده اند و رشته مربوط به نول با رنگ زرد مشخص گردیده است. بین این 4 رشته الیاف عایق قرار گرفته و سپس با عایقی از جنس PVC کنار هم مستحکم شده اند و لایه بعدی محافظ و غلاف فلزی است و در نهایت باز هم عایق PVC کابل را در مقابل آسیب محافظت می نماید
ساختار کابل انتقال برق خانگی
هر کابل دارای حداقل سه بخش اصلی برای تشکیل شدن است:
- هادی کابل
- عایق
- غلاف بیرونی
لایه های بکار رفته در کابل انتقال به عوامل مختلفی بستگی دارد
- محیطی که کابل قرار است در آن نصب گردد،
- سطح ولتاژ
- جنس و نوع خاکی که کابل در آن قرار می گیرد،
- مقدار جریانی که کابل از خود عبور می دهد
- شرایط محیطی از لحاظ شیمیایی، مقدار انرژی توزیعی، شرایط آب و هوایی، درجه حرارت پیرامون کابل در حین کار و … بستگی دارد.
عایق کابل انتقال برق خانگی:
موادی عایقی روی کابل ها به روش اکسترودی یا تزریق اندودی کشیده شده و اغلب از میان مواد زیر انتخاب می شوند؛
- ماده گرما-سخت (HEPR): لاستیک پروپیلن-اتیلن با ضریب کشسانی بالا با درجه سخت
- ماده گرما-سخت (EPR): لاستیک پروپیلن-اتیلن یا مشابه آن (EPDM یا EPM)
- ماده گرما-نرم (PVC/B): پلی وینیل کلراید بری ولتاژهای 3 الی 6.6 کیلوولت
- ماده گرما-سخت (XPLE): پلی اتیلن کراسلینک
بهترین سیم و کابل انتقال برق خانگی چه کابلی است؟
ویژگی های زیادی را برای یک کابل خوب و عالی می شود نام برد که از مهم ترین آنها می توان موارد زیر را نام برد:
- در ساخت سیم و کابل برق از مواد اولیه مرغوب استفاده شده باشد.
- هادی به کار رفته در سیم و کابل انتقال برق داخل ساختمانهای مسکونی باید تمام مسی باشد.
- سیم و کابل برق طبق استاندارد تولید شده باشد و گواهی استاندارد اخذ شده برای آنها از نظر زمانی معتبر باشد.
- سایز سیم و کابل واقعی با عدد روی آن درج شده باشد.
مقایسه بین کابل انتقال برق تک فاز و کابل برق سه فاز
برای اینکه متوجه شویم که کابل برق از نوع تک فاز است یا اینکه سه فاز، علاوه بر تعداد سیم هایی که استفاده شده است، می توانید به رنگ سیم ها نیز توجه کنیم.
بر اساس استاندارد شماره 102_63 رنگ و پوشش تجهیزات صنعت برق: رنگ ظاهری منتشر شده توسط وزارت نیرو در ایران، برق تک فاز از دو رشته سیم تشکیل می شود که رشته اول دارای فاز بوده می تواند به هر یک از رنگهای قرمز، زرد یا آبی استفاده شود و رشته دوم نول به رنگ سیاه می باشد و بین این دو رشته سیم 220 ولت اختلاف ولتاژ وجود دارد.
برق سه فاز هم دارای 3 فاز بوده که فاز اول قرمز، فاز دوم زرد و فاز سوم آبی است و یک نول به رنگ سیاه، توجه داشته باشید که این قوانین بدون در نظر گرفتن سیم ارت می باشند، در حالی که سیم ارت نیز به این کابل های برق اضافه شود رنگ آن سبز و زرد خواهد بود.
ما بایستی از مراکز معتبر کابل برای انتقال برق خانگی را تهیه کنیم که بتوانیم با یک تیر دو هدف را بزنیم. زمانی که از مرکز معتبر خرید انجام دهیم خریدار خیال راحت تری از انتخاب کابل مورد نظر دارد که این یعنی داشتن خرید خوب و مطمئن.
